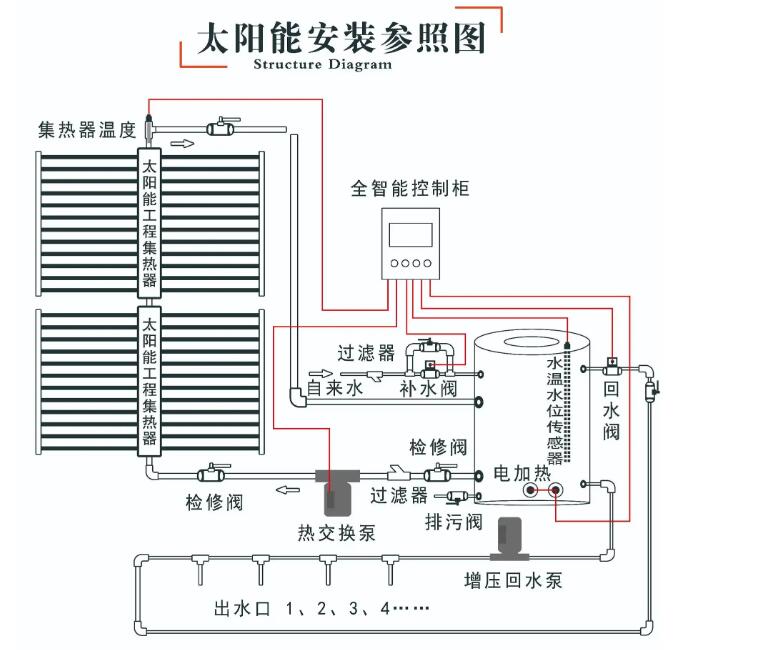

太阳能热水器安装是一项技术性工作，需要按照一定的步骤和注意事项来进行。以下是根据搜索结果整理的太阳能热水器安装图集，希望能为您提供帮助。
安装前的准备工作
在开始安装太阳能热水器之前，需要做一些准备工作。这包括准备好必要的工具，如扳手、手套、毛巾和装有洗洁精的水桶。这些工具将在安装过程中发挥作用，确保安装过程顺利进行。
主体组装顺序
太阳能热水器的主体组装顺序是先组装支撑架，后安装保温水箱，再安装真空集热管，最后安装漫反射板（反光栅）。这个顺序有助于确保各个部件能够正确地安装在一起，形成一个完整的系统。
真空集热管的安装
安装真空集热管时，需要先将尾托卡入尾托板，然后在真空集热管环形口外壁涂上一些洗洁精之类润滑剂，套上防尘圈然后将真空管轴线与水箱真空管孔轴对准，慢慢地旋进水箱内，再小心地旋着拉回尾座上。这个过程需要特别小心，以避免损坏真空集热管。
管道安装
热水器主体组装完成后，即可进行管道安装。保温水箱两侧盖上有五个孔，可根据实际需要灵活选择安装方式，但无论哪种安装方式，都必须妥善安装好通气管，上通气，下溢流，以免因通气不畅而胀坏或抽瘪水箱。管道的正确安装对于系统的正常运行至关重要。
注意事项
在安装太阳能热水器时，还需要注意一些细节问题。例如，冬季由于温度低，太阳能日照短，在安装太阳能热水器时，因将室外管路和排气溢流管先套上橡塑保温管，再用较厚的聚苯乙烯材料保温，以免因水冻结，而导致冷热水上下不畅，甚至有可能损坏太阳能热水器水箱。此外，还应该关注天气情况，特别是在温度较低的情况下，应根据天气预报合理安排上水时间。
总之，以上信息提供了太阳能热水器安装的基本步骤和注意事项。如果您打算自行安装太阳能热水器，建议您仔细阅读产品说明书，并严格按照说明书上的指导进行操作。如果您对安装过程有任何疑问或不确定的地方，最好联系专业的技术人员进行安装，以确保系统的安全和高效运行。
